RW-FBT-XX
RAIWAV
RW-FBT-XX
熔融拉锥分路器是将两根或多根光纤捆在一起，然后在拉锥机上熔融拉伸，并实时监控分光比的变化，分光比达到要求后结束熔融拉伸，其中一端保留一根光纤（其余剪掉）作为输入端，另一端则作多路输出端。目前成熟拉锥工艺一次只能拉1×4以下。1×4以上器件，则用多个1×2连接在一起。再整体封装在分路器盒中。
一、主要优点
（1）拉锥耦合器已有二十多年的历史和经验,许多设备和工艺只需沿用而已,开发经费只有PLC的几十分之一甚至几百分之一
（2）原材料只有很容易获得的石英基板,光纤,热缩管,不锈钢管和少些胶,总共也不超过一美元.而机器和仪器的投资折旧费用更少，1×2、1×4等低通道分路器成本低。
（3）分光比可以根据需要实时监控，可以制作不等分分路器。
二、封装信息
结构 | 1×2 or 2×2 | ||
尾纤长度 | 1m或客户要求 | ||
尾纤类型 | 250mm裸纤 | 900mm松套管 | 2mm、3mm松套管 |

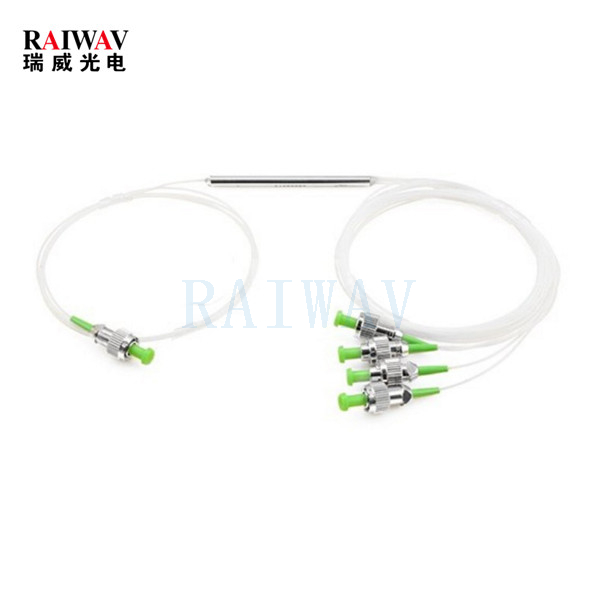

封装尺寸 （￠×L）mm | ￠3.0×54 | ￠3.0×70 | 90×14×8.5 |

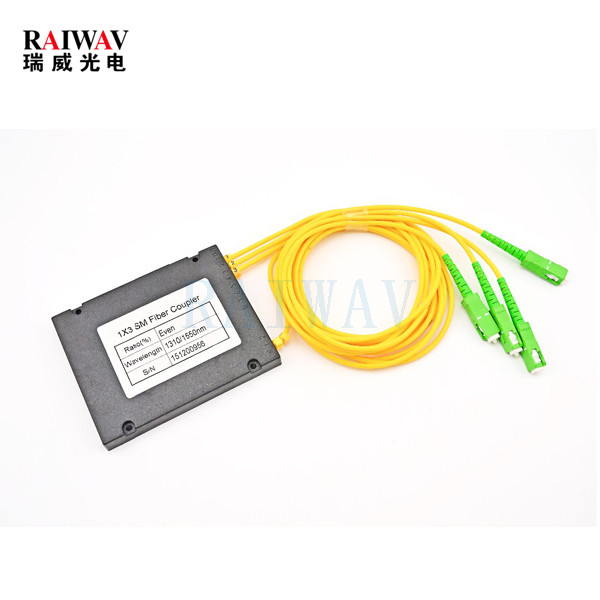

外壳 | 不锈钢（圆） | 不锈钢（圆） | 小模块 |
三、性能指标
等级参数 | P级 | A级 | |
工作波长（nm） | 1310,1550或其它 | ||
工作带宽（nm） | ±15 | ||
典型附加损耗（dB） | ≦0.10 | ≦0.15 | |
插入损耗（dB） | 50/50 | ≦3.4 | ≦3.6 |
40/60 | ≦4.4/2.6 | ≦4.7/2.8 | |
30/70 | ≦5.7/1.9 | ≦6.0/2.0 | |
20/80 | ≦7.6/1.2 | ≦8.0/1.3 | |
10/90 | ≦11.0/0.65 | ≦11.5/0.8 | |
5/95 | ≦14.2/0.4 | ≦14.8/0.5 | |
2/98 | ≦18.5/0.25 | ≦19.0/0.35 | |
1/99 | ≦21.5/0.2 | ≦22.0/0.3 | |
偏振相关损耗（dB） | ≦0.10 | ≦0.15 | |
方向性（dB） | ≧55 | ||
工作温度（℃） | -20～+70 | ||
注：可按客户规格的要求定制
要求附加损耗的上限如下:
分路数2 3 4 5 6 7 8 9 10 11 12 16
附加损耗0.2 0.3 0.4 0.45 0.5 0.55 0.6 0.7 0.8 0.9 1.0 1.2
确定分光比，精确到小数点后一位，如82.3%。
